数据微模块一体化中心机房工程

      机房是各类信息的中枢，机房工程必须保证网络和计算机等高级设备能长期而可靠地运行的工作环境。电子化基础设施的建设，很重要的一个环节就是部队机房的建设。机房工程不仅集建筑、电气、机电安装、装修装饰、网络构建等多个专业技术于一体，需要丰富的工程实施和管理经验。机房设计与施工的优劣直接关系到机房内整个信息系否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。

对数据中心进行科学的规划和设计，把主机房建设成为布局合理、功能齐备、设施先进、管理一流的机房。通过合理而科学的设计，确保机房的电源、温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、环境监控设备监控和设备运行监控等能充分满足数据中心设备的安全性，可靠的全天候运行目标，延长数据中心系统运行无故障的使用时间要求；为数据中心提供一个集科学的、先进的、合理的、高性价比的、完整全面、符合国家相关标准的总体设计方案。

具体分为以下几个大项：

1.   1、建筑装修

地面：防静电地板。

墙面：防尘防潮，图刷墙漆，或彩钢板。

顶面：防尘防潮，涂刷墙漆，方钢吊顶。

2.   2、供配电系统

范围主要包括从大数据机房UPS输入柜至末端IT设备、空调设备的整个数据中心供配电系统设备、材料的采购供应、安装调试等；包括配电柜、UPS设备、蓄电池(满载备用2H)、电池柜或架、电池柜或架底座、电池开关箱、电池连线、电池开关箱至UPS设备连线等的供货、安装、调试和试运行。大楼低压室至机房配电柜的线缆由客户提供。

3.   3、空调制冷系统

范围包括：机房的空调系统，集中新风系统，气体灭火灾后排风系统，电池室排风，一般排风等的采购、安装、调试等。

常规精密空调的制冷方式有风冷、水冷、冷冻水冷、乙二醇冷等四种，考虑到对环境的适应性和新建机房的实际情况，综合考虑本方案中我们推荐采用风冷型精密空调机组，普遍适用于各类机房，建造成本低，后期维护简单，安全可靠。

根据客户业务量的需求及后期扩容的需求度，主设备区采用 配置，设有风冷直膨水平送风机房精密空调，采用N+1配置。空调机组采用水平送风（配EC风机）。

部分空调机组配备加热段及加湿段。

UPS房设置风冷直膨式上送风空调以满足UPS房设备制冷需求。

4.   4、微模块机柜系统

项目范围：提供服务器设备机柜和网络设备机柜及其附件的供货、安装及调试等

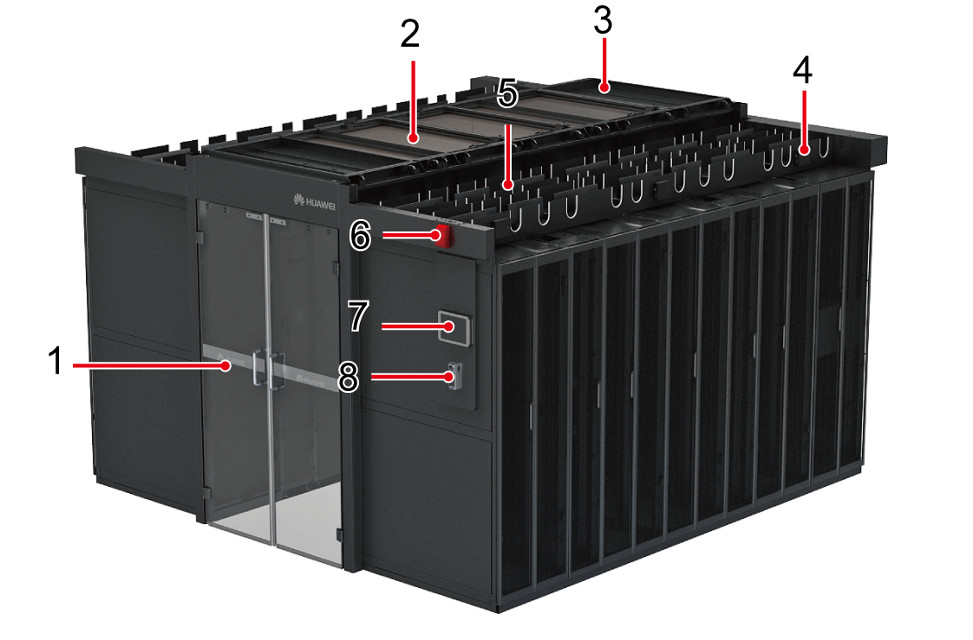

双排密封通道分为密封冷通道和密封热通道两种场景，模块包括IT柜、网络柜、配电柜（一体化UPS柜/一体化配电柜）、空调、电池柜、天窗、门、走线槽等部件组成，以冷通道为例，密封通道组件如图所示。

5.   5、综合布线系统

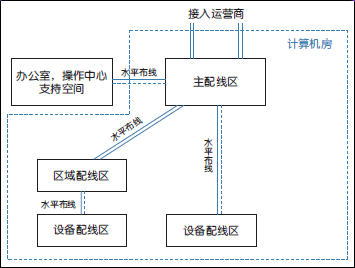

项目范围：负责完成中心机房内IT机柜和综合布线柜之间永久链路（铜缆或者光缆，配线架）的布设，安装相关的桥架线槽。电信接入部分由运营商负责完成。

6.   6、智能管理系统

本项目智能管理系统包含安防系统（机房内视频监控系统）、机房环境监控系统、消防报警系统。

1） 安防系统：管线槽一次性安装完成，摄像机、等硬件设备本期全部完成。

2） 机房环境监控系统：内容包括综合配电柜、UPS主机、UPS电池组、精密空调、漏水报警、温湿度等监测内容。管线槽及其他相应设备一次性安装完成。

3） 消防报警系统：全部一次建设完成。

管理系统由管理软件和若干部件组成，共同实现数据中心各环节、基础设施的数据采集与管理。通过柔性拓展的物理架构和模块化设计的思路，NetEco既能对单个数据中心基础设施进行管理，也能对多个分地域的数据中心基础设施进行集中统一管理。

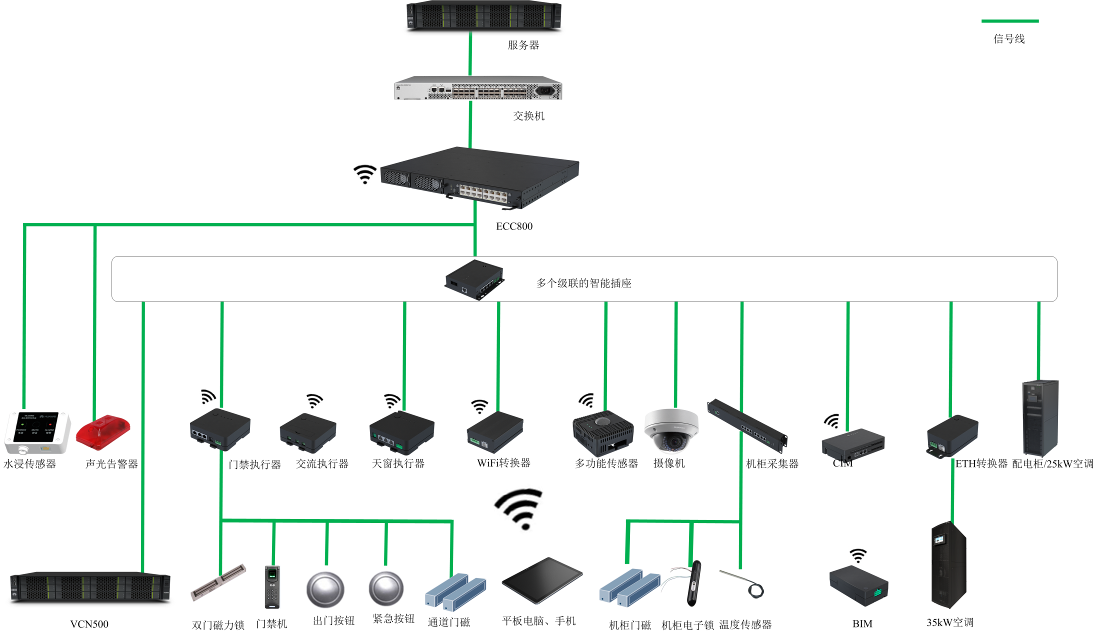

微模块内部管理系统图：

智能微模块提供WiFi与RF_Z无线组网功能。支持手机移动APP接入无线接入场景，部分南向部件（天窗执行器、照明执行器、多功能传感器、门禁执行器）同时支持RF_Z无线组网。

NetEco具有良好的可视化界面，根据实际需求可提供全面的管理功能。主要可以监控以下范围的设备：

n 动力设备：精密空调、不间断电源（UPS）、配电柜、自动切换开关（ATS）等。

n 环境设备：多功能传感器（红外传感器、烟雾传感器、温湿度传感器）、水浸传感器等。

n 视频设备：摄像机、VCN500（网络硬盘录像机）。

n 门禁设备：集成标准的门禁管理系统，实现对门状态、刷卡、权限等关键信息的管理和监控。

n 标准的网管接口：NetEco可以向第三方网管系统提供SNMP（Simple Network Management Protocol）形式的接口，以满足与第三方系统的信息交互。系统提供多协议扩展机制，满足不同设备的接入。

7.   7、消防系统

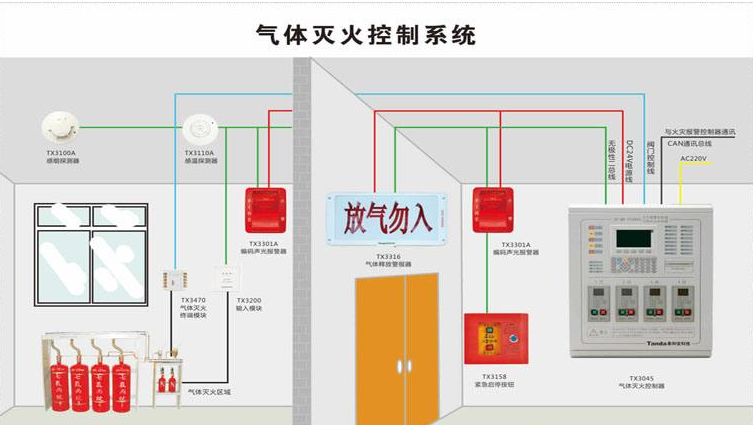

消防系统范围及内容包括：机房区域的洁净气体消防系统。该系统一次性全部建设完成。

模块化数据机房的密闭通道内安装有感烟探测器、感温探测器，模块入口上方面板安装声光报警器，一旦有告警信号产生，信号将上报至数据中心机房的消防系统，同时发出声光告警。当天窗控制器接收到模块内烟感或温感探测信号时自动开启天窗，利用机房消防系统实现探测及灭火，并将告警信号上传至模块监控系统。

模块消防方案示意图

8.   8、电源系统防雷

第一级电源防雷：在大楼的总进线配电柜或本楼层的总配电柜上并联安装一套一级电源防雷模块，用于整体电源第一级的雷电初级保护。由大楼统一考虑。

第二级电源防雷：在大楼配电间的市电配电柜上安装配置一套具有40KA的通流容量第二级电源防雷模块，用于数据中心整体雷电防护。

第三级电源防雷：在数据中心的综合配电柜上安装配置一套具有20KA的通流容量第三级电源防雷模块，用于主机房UPS配电电源的雷电防护。

9.   9、接地系统

接地系统是涉及多方面的综合性信息处理工程，是数据中心建设中的一项重要内容，不仅影响到计算机设备本身的正常运行，而且还直接关系到计算机设备和工作人员的安全。接地系统是否良好是衡量一个机房建设质量的关键性问题之一。

机房内常见基地内容包括工作接地、保护接地、抗静电接地、防雷接地、屏蔽接地。不同接地内容对接地电阻由不同接地要求。

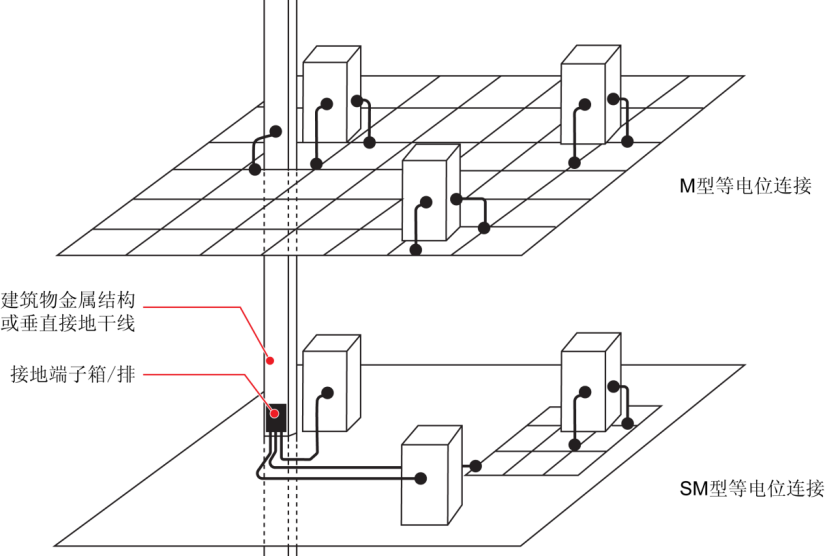

为便于接地系统的统一管理，数据中心接地系统普遍采用联合接地方式，利用大楼承重柱内专用接地钢筋引出联合接地点，接地电阻小于1欧姆。同时，在铺设架空地板的数据中心内抗静电地板下方设置30mm×3mm的紫铜排，按照4000×4000间距呈网状布置，且每隔2000mm用绝缘胶木板绝缘支撑，在没有架空地板的数据中心，在机房内四周设置30mm×3mm的紫铜排或40mm×4mm的接地扁钢，机房内机柜底座互相连接，并与机房四周的接地扁钢或接地铜排可靠连接（连接2处以上），以此建立数据中心等电位接地网，与联合接地点一点接地。所有功能接地均就近接入等电位接地网。

机房内每套重要设备的外壳采用4 mm2铜导线接入等电位接地网，所有设备机柜的外壳用BVR6mm2绝缘导线直接接入等电位接地网，数据中心的第二、第三级防雷直接采用BVR16MM2线接入配电柜内PE线等电位端子排，并在UPS输出配电柜内统一重复接地后，采用BVR25mm2统一接入机房等点位网，弱电信号线路浪涌保护装置采用BV2.5mm2线直接与设备机柜连接。

1    10、 新风系统

通过新风引进，各房间内应达到以下要求：

足量的新、排风，能够达到：A 维持室内的正压；B排出室内不断产生的空气污染物；C保证室内空气洁净，维持室内空气的健康品质；D给工作人员营造一个健康舒适的工作环境；

新风净化效率须达到标准机房的净化要求；

新风量不宜过大，以减少引进的新风给室温带来的影响；

引进新风的同时排挤出室内的原有的污浊空气；

对新风进行温度预处理，使新风可达到机房要求；

处理风量：根据以上要求并结合《中华人民共和国电子计算机机房的设计规范》，为保证机房正压及空气新鲜的需要，新风引进量应至少为机房总体积的2-4倍；本次方案取3，即新风量：130.8×3=392.4m3/h ；

新风设备采用亚高效过滤器，并可选配电子净化单元，通过电子净化单元对新风进行高效净化，满足标准机房的净化效率；

简单好用

l 产品在规划设计时严格遵循国内国际标准，与第三方产品完全兼容。

l 所有产品模块化设计，工厂预制，现场安装不易错件，方便运输，易部署(可1周完成)。

l 一体化方案(配电柜、UPS、空调、机柜、监控)兼容性佳，统一监控管理，主动预防，检测报警，远程控制，最大限度减少人员进入机房，界面简洁，易学易懂易操作。

安全可靠

l 模块化UPS支持在线维护，不断电不停机，支持在线维护，使数据中心最小程度断电。

l 配电柜、UPS、空调产品业界防雷最高(6KVA/5KA，远超友商3KVA/2KA)，更符合湖南等多雷地区。

灵活扩展

l 模块化数据中心采用模块化设计，可灵活配置(按需部署)，满足快速扩容(积木式堆叠)；

l 模块化数据中心在电力供应、通信端口上预留合理的余量，可实现灵活扩容；

l UPS扩展灵活，支持在线维护和在线扩展；

l 空调扩展灵活，采用行级空调，则机柜一样，可以随需增加。

绿色节能

l UPS效率业界最高(96%)，更节能。

l 密闭热通道，减少建筑热负荷，降低空调制冷量，并采用双变频空调(较业界交流变频节能20%)。

l 模块化设计理念较传统机房节能30%以上，100KW负载每年可节约用电27万。
